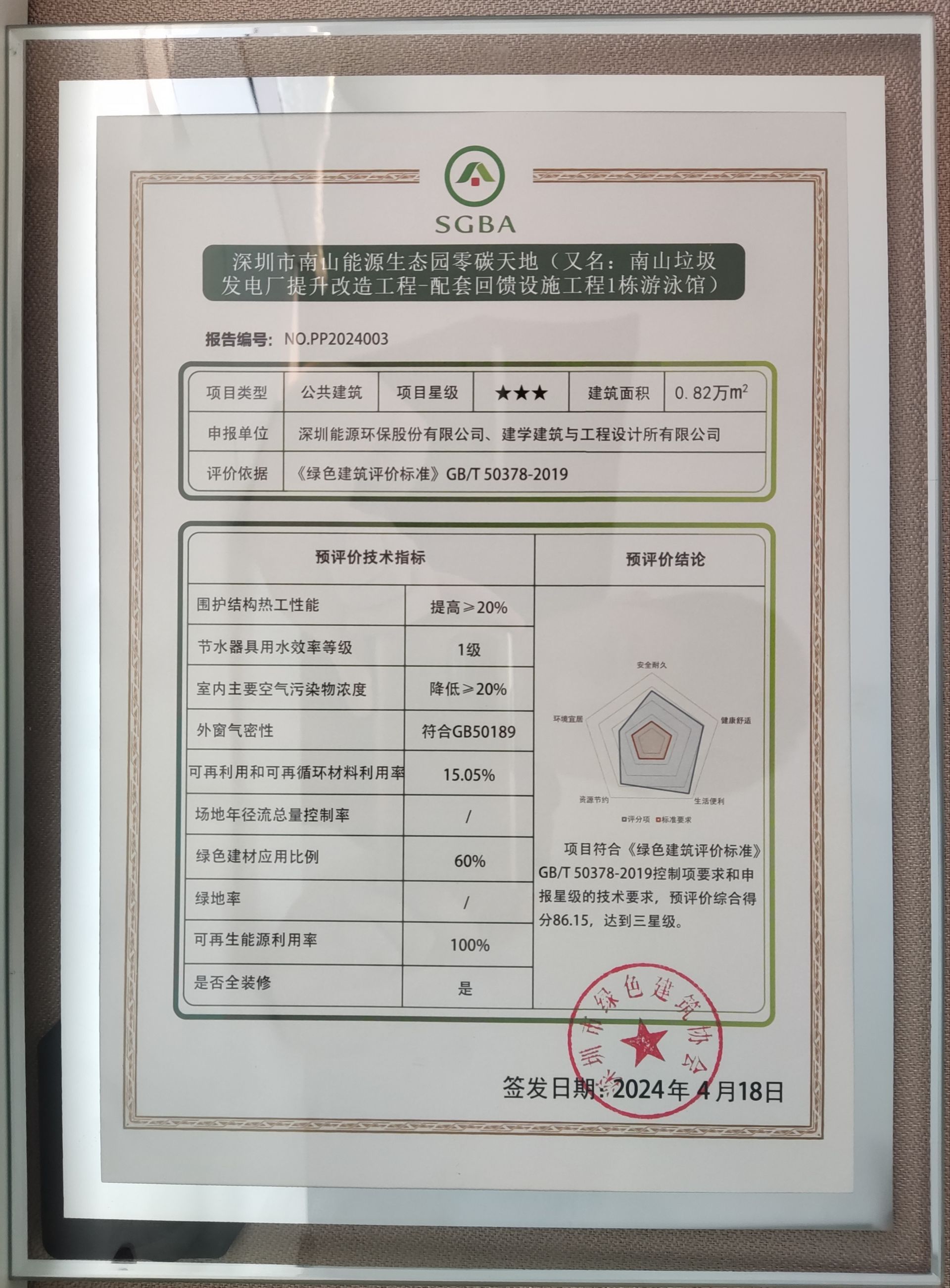

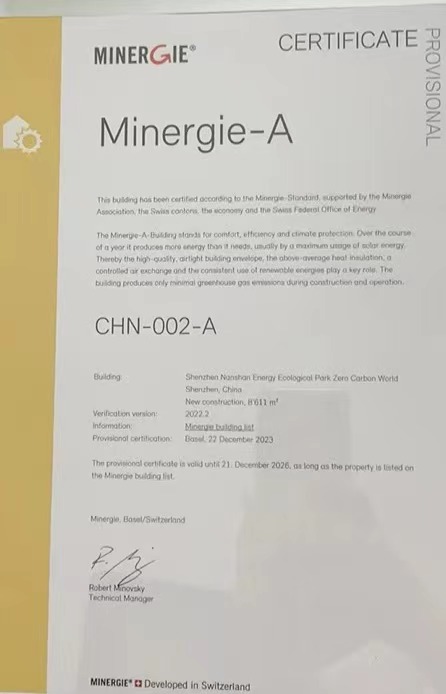

“腔层”空间隔热防噪、“冷巷”减少建筑能耗、建筑立面绿视率超过25%、电厂“三废”高效再利用……4月18日，中瑞零碳建筑合作示范工程技术交流活动在南山能源生态园举行。活动上，瑞士Minergie协会向南山能源生态园零碳天地项目颁发Minergie—A零能耗建筑设计认证预评价证书，这是深圳首个获瑞士最高标准零能耗建筑设计认证的项目。同时，深圳市绿色建筑协会向该项目颁发三星级绿色建筑标识预评价证书，这也是国内绿色建筑的最高标准。

“项目的亮点在于，通过被动式设计、主动式技术、可再生能源利用与建筑智能化四个维度创造了零碳建筑的‘新美学、新空间、新感知’”，项目设计单位建学建筑与工程设计所有限公司董事、总建筑师于天赤介绍说，经模拟测算，该项目建筑可再生能源产量大于建筑年终端能源消耗量，达到了零能耗建筑的设计目标，减少碳排放5.38万tco2/a。

适应气候设计，创造低碳建筑新空间

记者注意到，项目为适应气候“量身定制”了多项被动式设计，对建筑节能和减噪起到重要作用，同时创造了低碳建筑的“新空间”。

针对深圳地区“湿、热、闷”的气候特征，以及场地环境噪音干扰较大的情况，在建筑的南侧、北侧设置交通空间与屋顶光伏的气候缓冲层，共同组成一个隔热的“腔层”空间，提高了使用空间的隔热、防噪性能。

在首层大堂外和四层游泳馆西侧玻璃上，采用了0.5cm的水膜，降低玻璃外表面温度，减少游泳馆空调负荷。

建筑东侧为配套办公楼，两栋建筑间距8m，这是又一亮点设计：热风吹过建筑阴影区，巷子变得凉爽宜人，形成了岭南建筑特有的“冷巷”空间，东立面外围护结构表面温度因此降低，减少了建筑能耗。

此外，项目还有建筑遮阳和立体绿化设计，建筑立面超过25%的绿视率，给人带来了观感的愉悦。

电厂“三废”实现高效再利用

深圳市南山能源生态园每日可以处理南山区全部生活垃圾，对于改善城市环境、减少城市碳排放起到重大作用。“零碳天地”将电厂的“三废”（废汽、废水、废渣）高效地再利用，是本项目重要的技术创新。

高温蒸汽发电后的“废汽”，用于泳池水恒温加热、冬季泳池空间供暖等，电厂余热梯级利用，蒸汽年总利用量为1042t/a；垃圾焚烧发电的过程循环水，应用到建筑便器冲洗水，节水量为30.85m³/d；垃圾焚烧后炉渣通过工艺处理，转化为强度高、耐久性好的高档人造石与工艺品，用于建筑外观、景观铺装和室内装饰，项目中用量为1000㎡。

建筑光伏发电量超过建筑全年用电量

利用深圳地区太阳高度角较高的特点，将屋顶光伏设计成东、西、南、北方向以8°倾角铺设的艺术造型，营造一幅“海边波光”浪漫的图画，与大海连为一体，构成了低碳建筑的“新美学”。

屋顶架空安装双玻单晶硅太阳能光伏板，南立面安装彩色碲化镉光电玻璃幕墙，西立面水幕后设置碲化镉发电玻璃，东立面设置碲化镉发电栏板，入口广场设水下发电玻璃以及重力式发电地砖。多种应用场景、多角度的光伏与建筑一体化应用，为建筑带来80.2万kWh/a的发电量，超过建筑全年用电量的10%，达到“零能耗建筑”标准。零碳展厅及零碳公园采用全直流设置，减少电量转换损失，使得建筑更安全。当建筑自身产能成为建筑的一个发展趋势时，建筑师应该在光建一体应用上有所探索与担当。

屋顶微型气象站实时采集室内外环境参数

建筑智能化设计，同样引人注目。入口大堂设置了全维度智能化管理大屏幕，让人们可以实时对建筑能耗情况、产能情况、碳排放数据、各层人员使用情况进行管理与展示。屋顶微型气象站采集环境参数（风速、风向、PM2.5、PM10、温湿度、太阳辐照度）与室内安装高精度传感器连接，对室内的舒适度（温湿度、PM2.5、PM10、二氧化碳浓度、TVOC 以及甲醛）进行实时的监测和联动，并在大堂智能屏幕上展示。

建筑与室外环境感应联动，建筑与室内使用场景、人员的感应和关联，让建筑更加主动、更智慧，不但可以降低建筑的运营能耗，更可以为人们提供健康、愉悦的环境，创造低碳建筑的“新感知”。

项目建成后将免费向市民开放

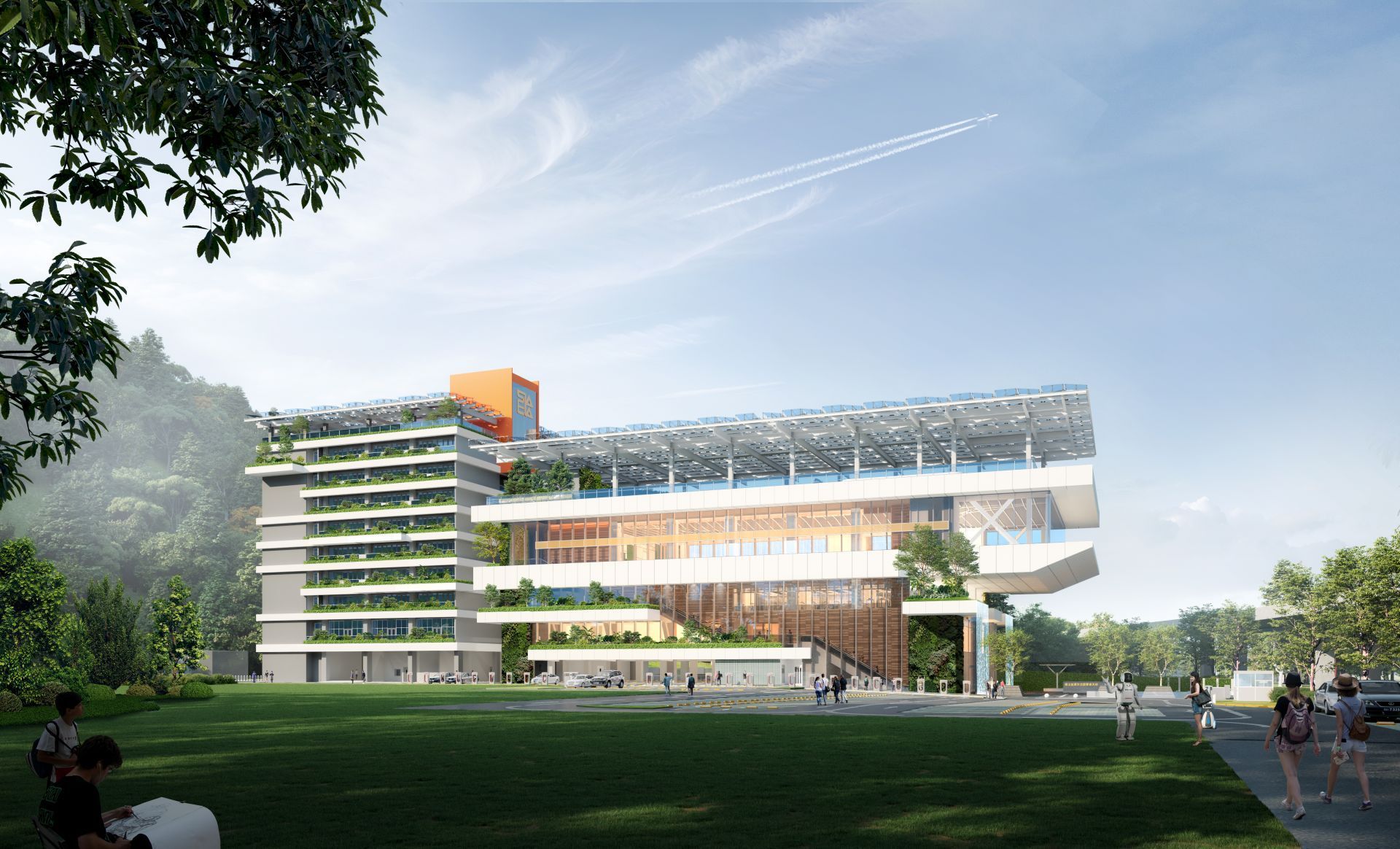

据介绍，“零碳天地”项目以“全能型”可持续设计（零能耗建筑、零碳建筑、三星级绿色建筑、铂金级健康建筑、近零碳排放园区、瑞士Minergie认证）为目标，以“营造自然”的态度，在深圳前海之滨打造一个“零能友邻”的可持续示范基地。内设有零碳展厅、会议中心、健身中心、8泳道标准游泳馆以及屋顶零碳公园。该项目计划今年6月开工建设，年底建成交付。项目建成后将成为深圳绿色和低碳展示的城市客厅，免费向市民开放。

该项目于2022年4月入选由中国住房和城乡建设部与瑞士联邦外交部签订的中瑞零碳建筑合作示范项目，2024年1月底通过了由中国建筑科学研究院环能院组织的零能耗建筑评审。瑞士Minergie协会认为，“零碳天地”通过适应深圳气候特征，在减少建筑能耗上、在垃圾焚烧电厂‘三废’利用上、在可再生能源与建筑一体化应用上，以及环保性和室内舒适性方面取得了显著的效果。

深圳市绿色建筑协会秘书长王向昱表示，瑞士Minergie—A认证不仅是中瑞零碳建筑合作示范项目取得的成果，也标志着中国的零能耗建筑设计创新与技术创新得到国际同行的认可。

据介绍，此次交流活动是中瑞零碳建筑项目框架下的一个重要活动，由瑞士联邦发展与合作署资助，瑞士联邦发展与合作署和住建部共同指导和支持，瑞士intep（茵态）综合规划咨询责任有限公司和瑞士skat咨询责任有限公司联合团队、中国建筑科学研究院领导执行。
