01

暗涵——“看不见的污染”

随着城市化进程加剧

许多城市河道空间不断被侵占、挤压

河道上方被人为地铺设水泥板

再在水泥板上覆盖路基或房基

修桥、修路、建楼房......

原有的河道就改造成了暗涵

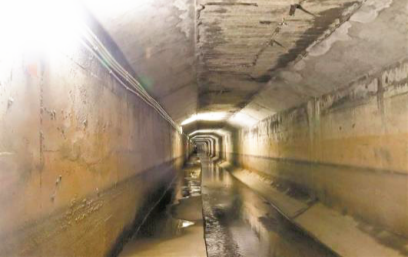

暗涵包括河道暗渠、市政雨水箱涵等类型

‍

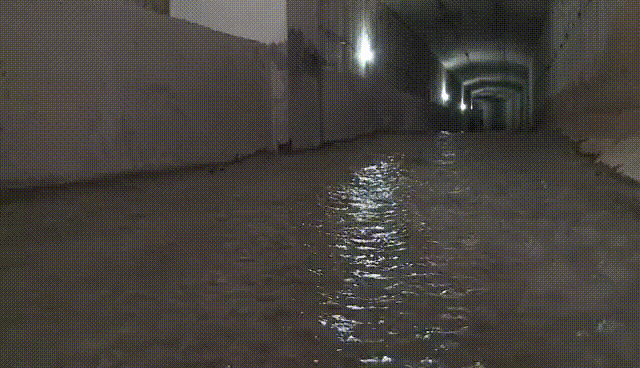

当河道被覆盖成暗涵后

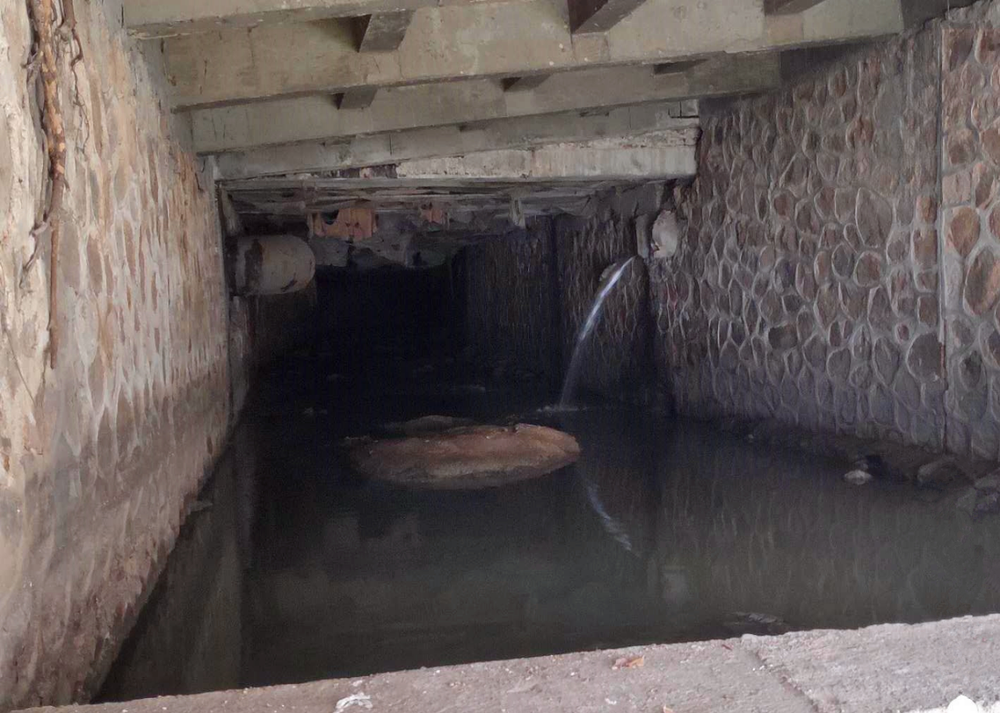

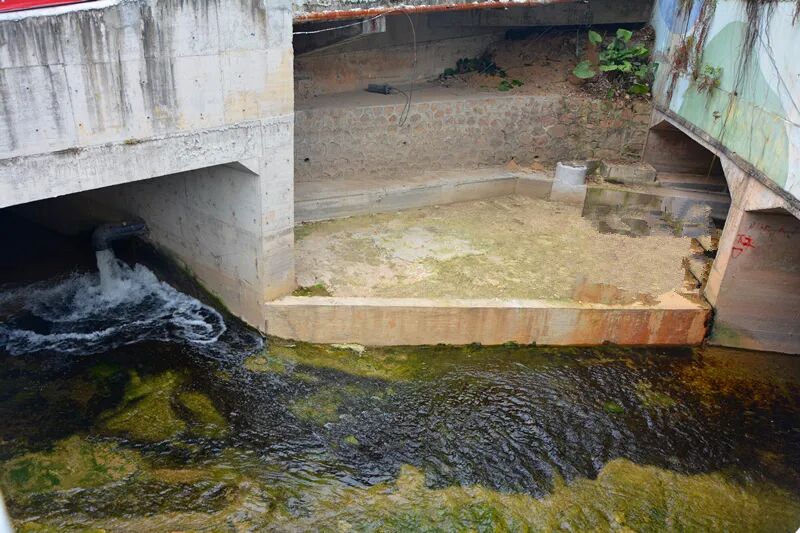

大量污水直排到暗涵内

出口末端设置“总口”

变成“死水”

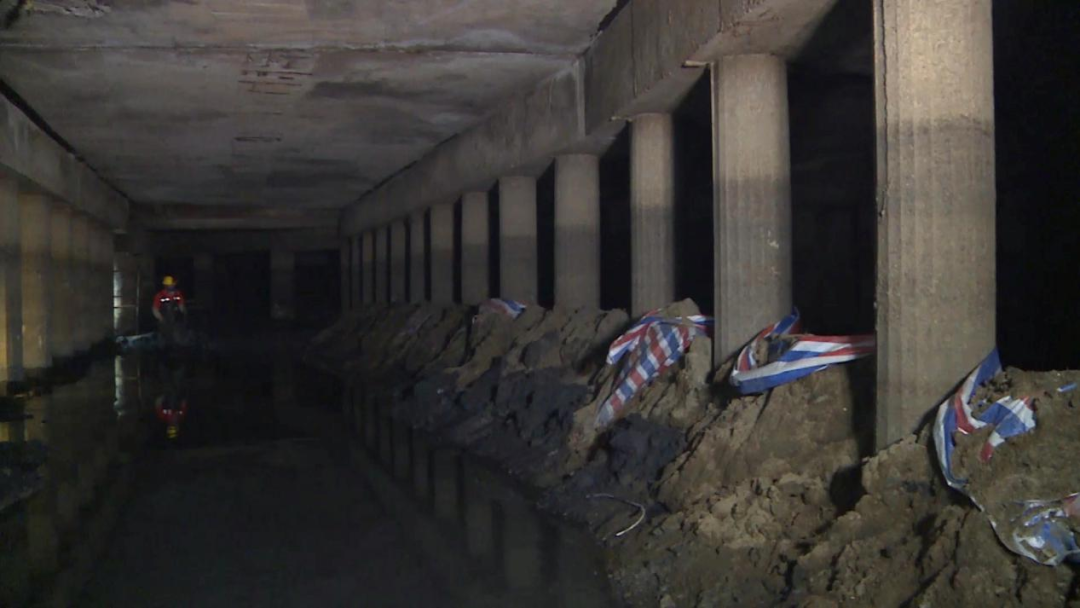

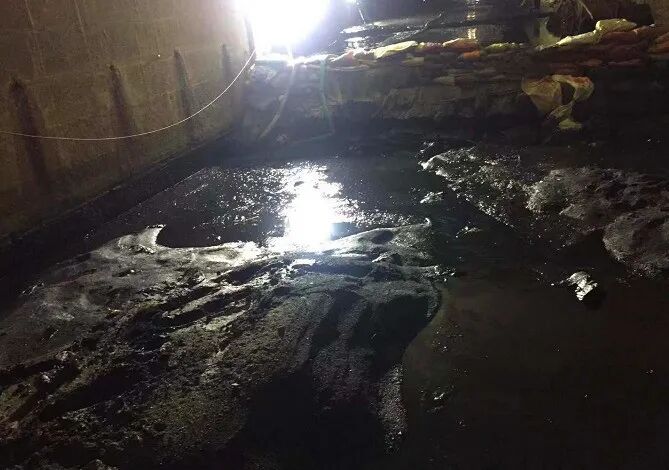

在黑暗、密闭的空间

产生厌氧发臭、淤泥沉积

河道变成“死河”

深圳共有310条河流

总长度1000公里

据排查

共有暗涵暗渠570个、366公里

为什么要治

这些暗涵成为我们城市排污的通道

如果不加以整治就仍是积累大量污染的“黑臭”通道成为藏污纳垢的隐蔽区严重影响城市“里子”形象下雨时大量污染被冲进河道河流长制久清无法得到保障且一旦地下暗涵发生渗漏破裂或垮塌易导致上部建筑发生沉降倾斜甚至坍塌引发严重的安全事故

整治难度大

针对暗涵最有效的整治方式就是将其“打开”

让河流重现生机但多因素叠加深圳市暗涵治理难度极大可以说是水污染治理最难啃的“硬骨头”

1

暗涵整治需要对暗涵内混流排口、

污水排口进行溯源、整改暗涵内排口多内部结构错综复杂

排查溯源耗时长、难度大

2

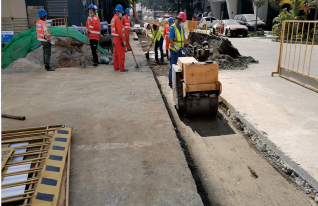

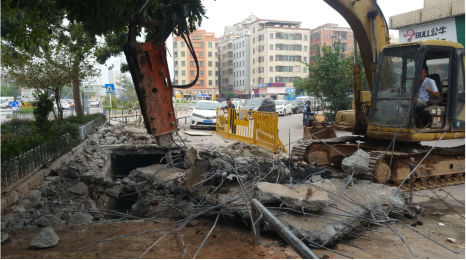

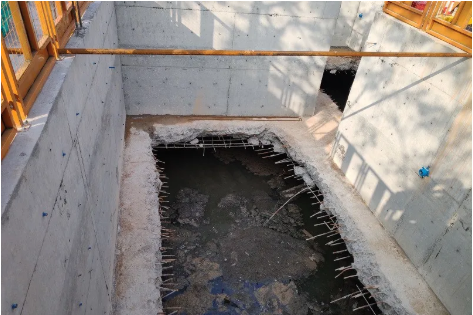

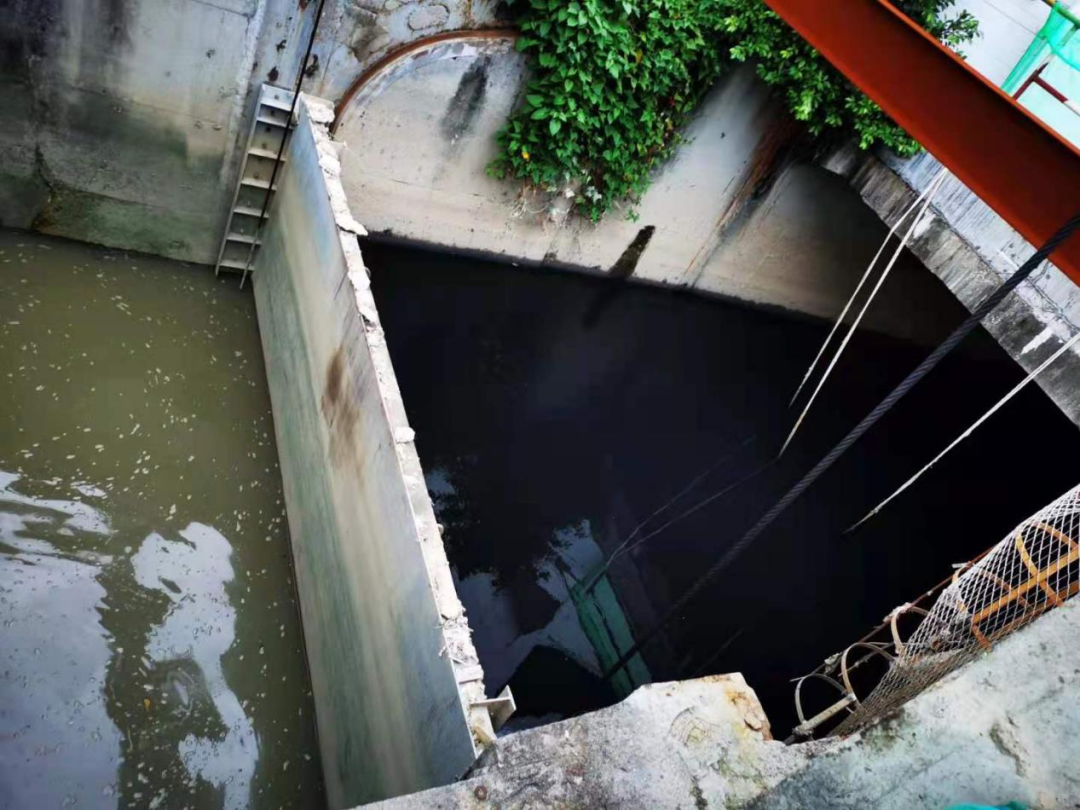

暗涵整治每隔一段距离需要开孔

而多数暗涵上方为市政道路部分暗涵存在上盖建筑开孔选址难度大交通疏解压力大

协调难度大

3

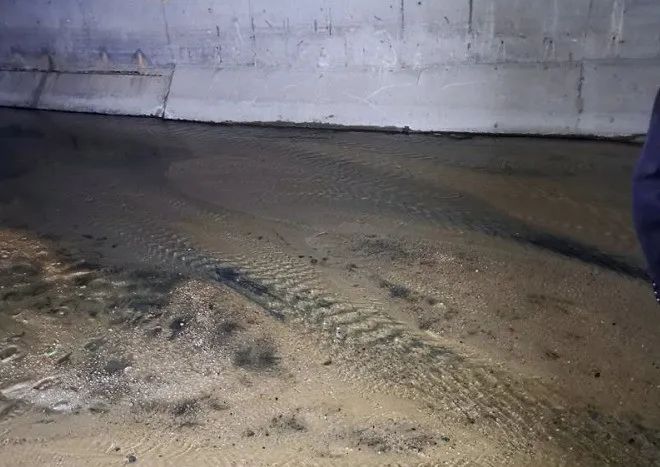

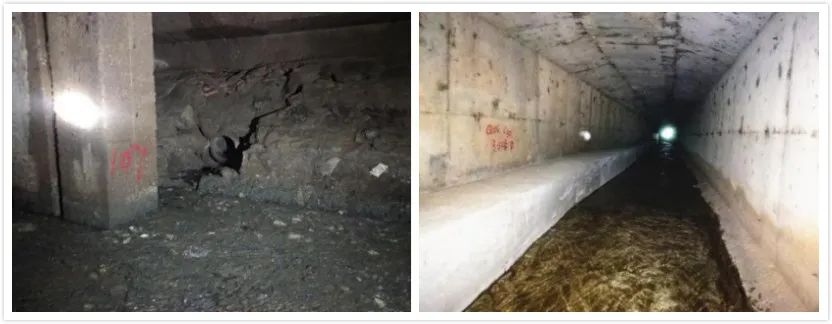

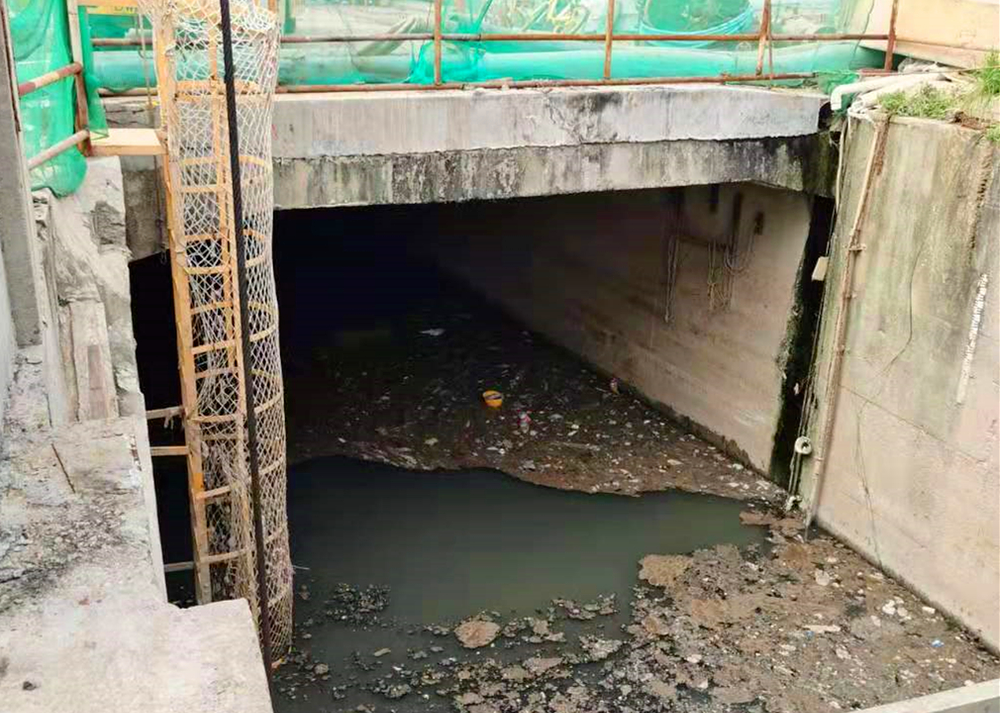

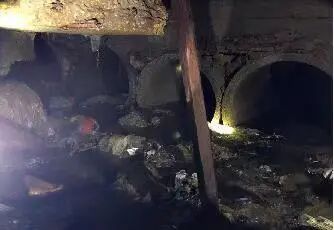

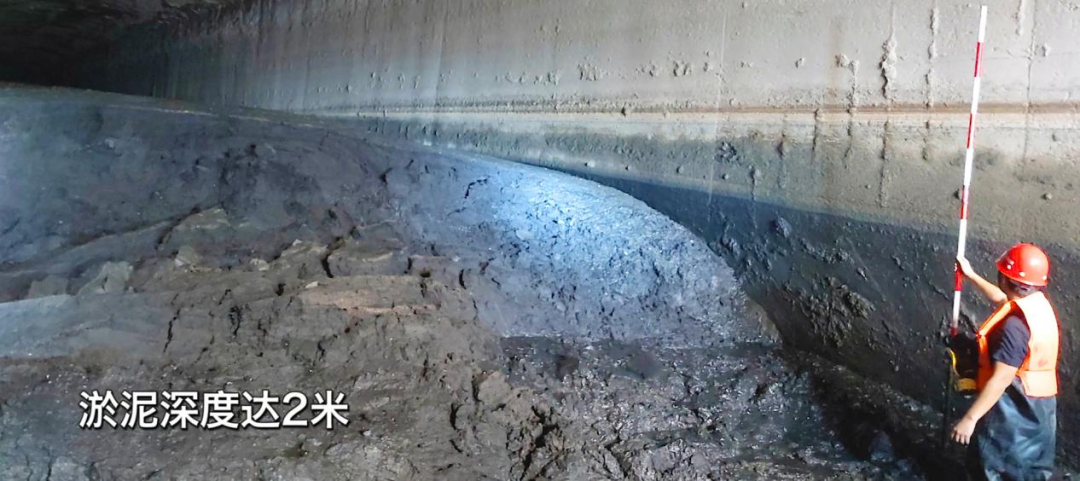

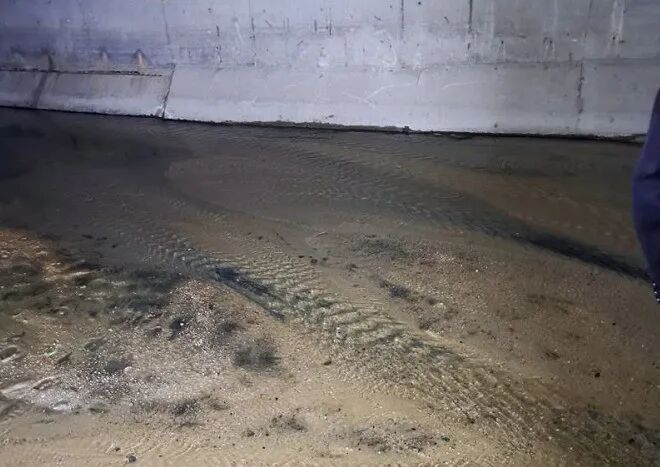

有些暗涵长年封闭

几十年来没有清理过

淤积了大量污泥

最大淤积深度超过3米

4

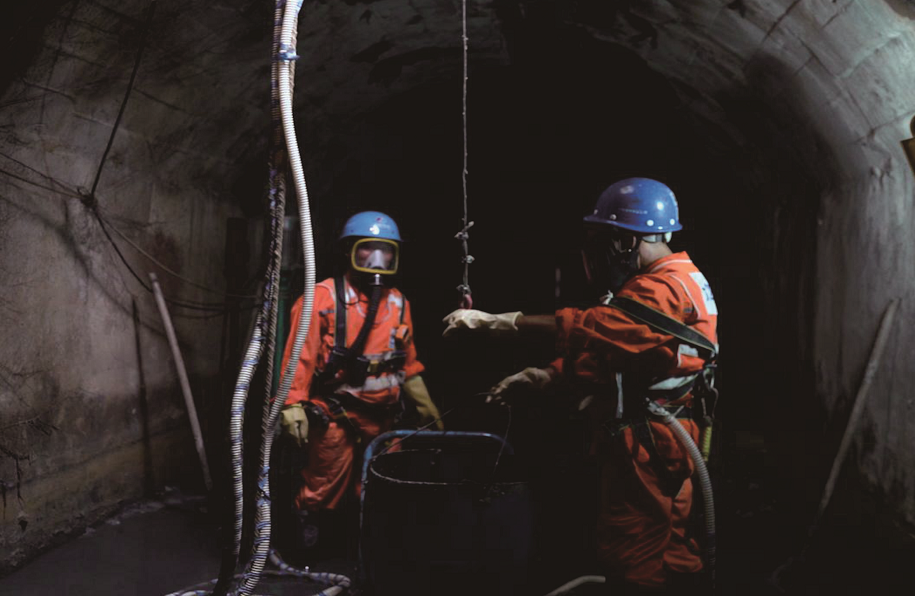

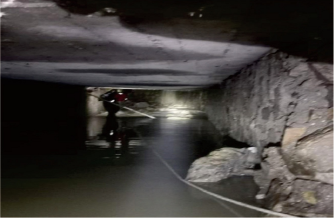

暗涵需要在密闭空间作业

空间狭窄且大量有毒有害气体聚积施工人员需带防毒面具作业

施工安全隐患大

5

深圳汛期长且降雨频繁

而汛期施工风险较高

多数工程只能抢抓非雨季施工

时间短、工期紧、任务重

02

暗涵整治——“硬骨头”怎么啃？

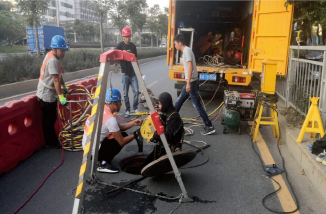

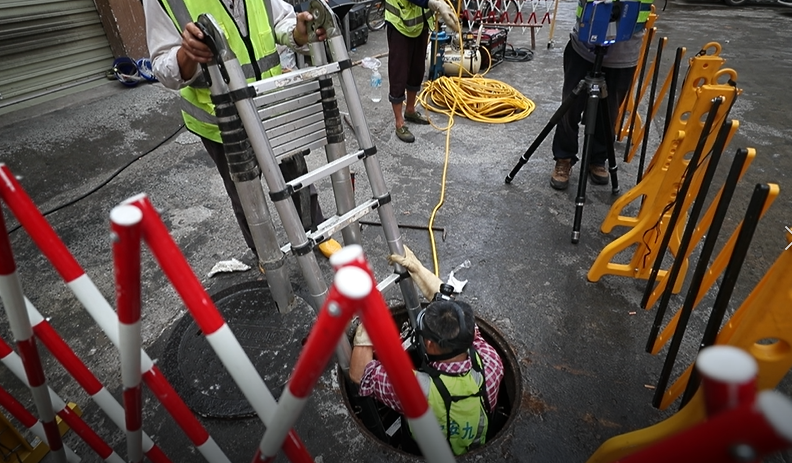

做好安全防护措施

出台《深圳市排水暗涵安全检测与评估暂行指南》，制定安全施工方案，严格做好各项安全防护措施

安全交底

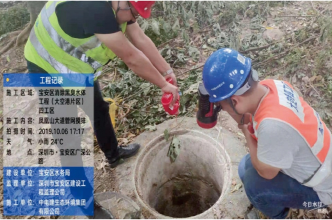

佩戴防毒面具和探测灯

系好安全绳再下井作业

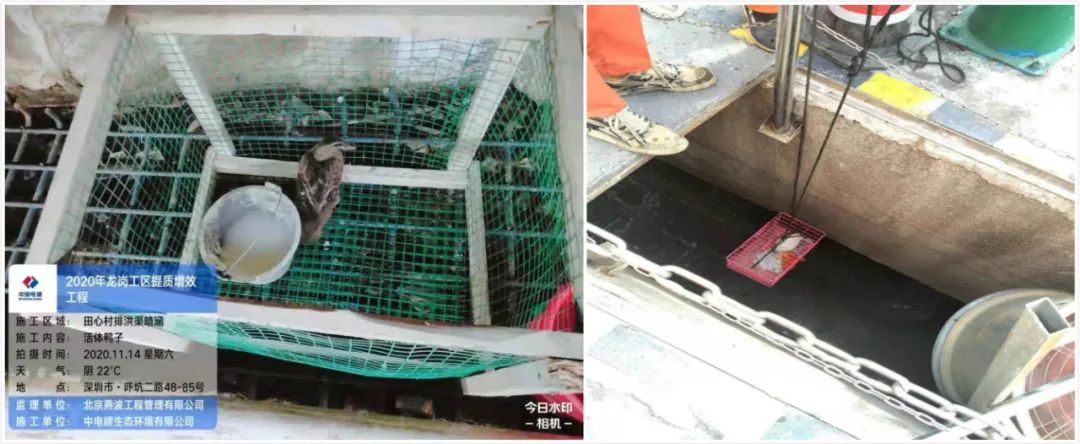

采用鸽子、鸡等，进行生物预警

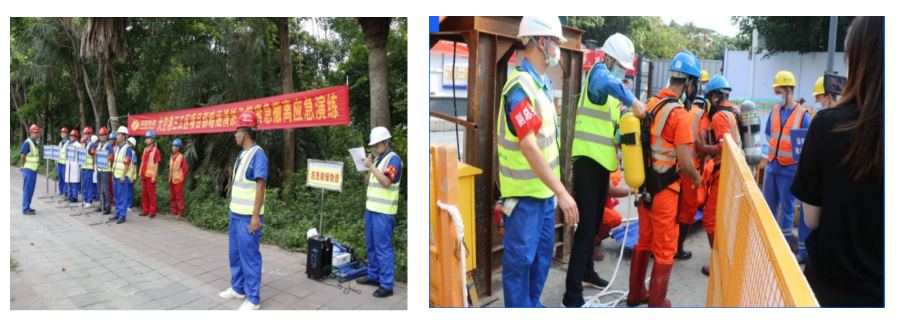

落实应急救援预案，做好应急演练，确保在突发预警时，危险区域人员能快速、有效、安全地撤离

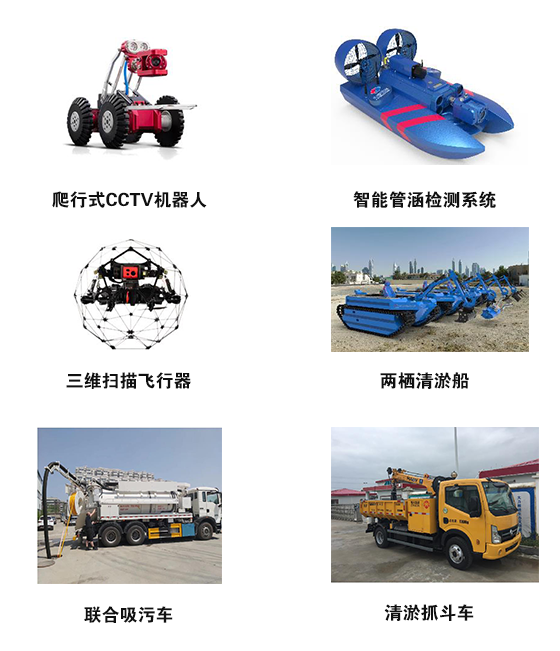

创新使用新技术、新设备

四步法治理，让暗涵“重见天日”

面对重重困难

深圳积极探索新方式新路径

出台《深圳暗涵水环境治理技术指南》

用“绣花”的功夫

采取“清淤、截污、排口溯源、正本清源”

四步法的系统策略对暗涵进行整治

截至目前

已累计整治553个、345公里

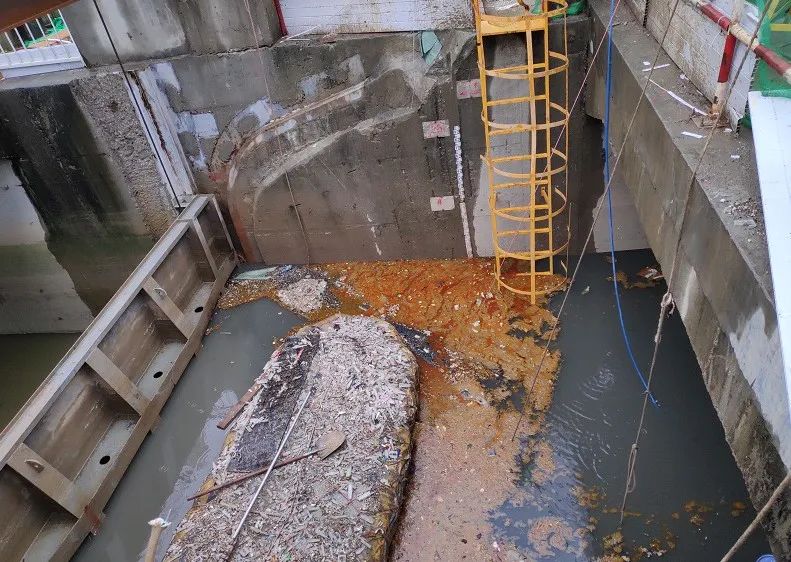

清淤

清除暗涵内常年淤积的黑臭底泥，消除内源污染，减少污染物向水体释放，有效提升防洪排涝功能，改善水体水质。

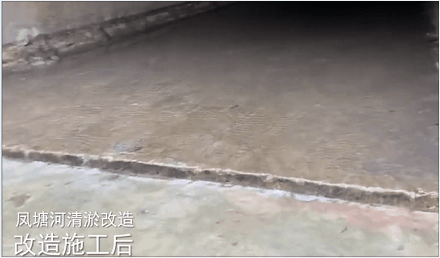

2019年以来，福田区实施了凤塘河、皇岗河等五河暗涵段清淤和截污工程，清淤总量8万余立方米，相当于32个标准游泳池的方量。

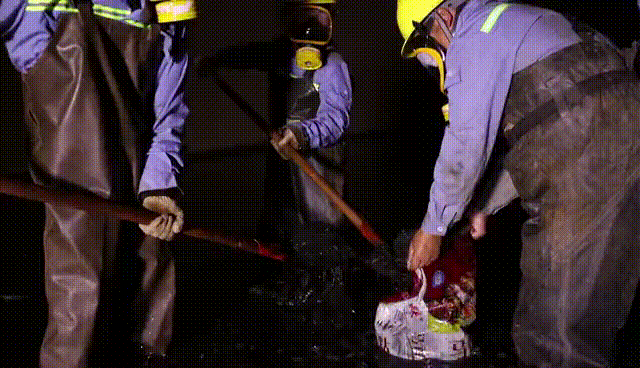

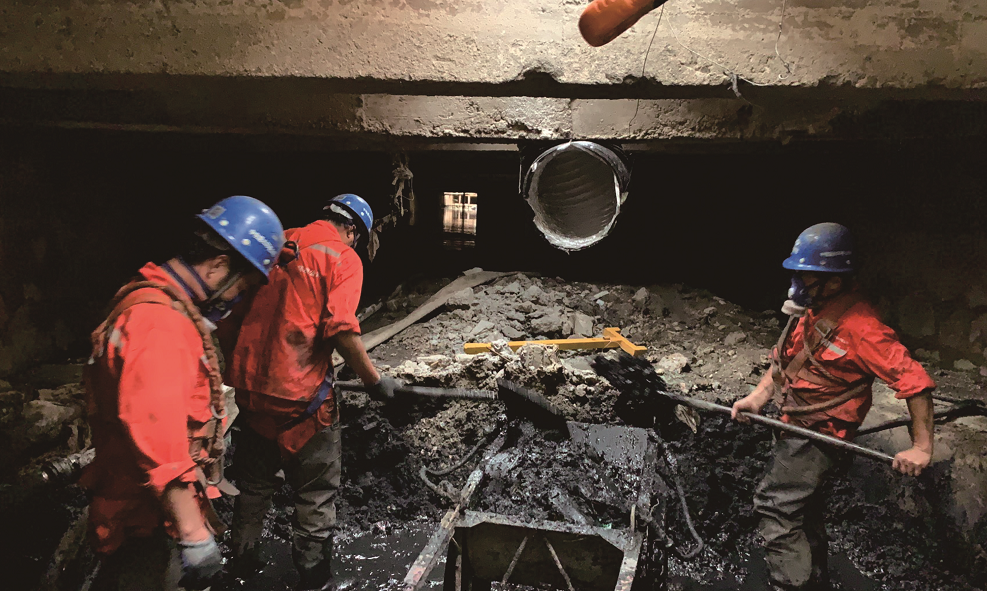

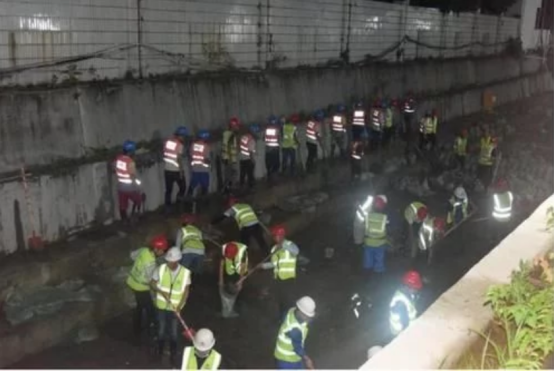

人工清淤

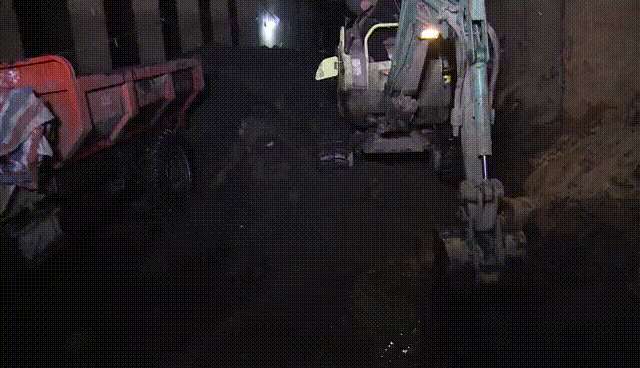

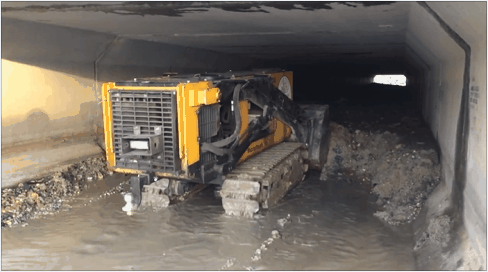

机械清淤

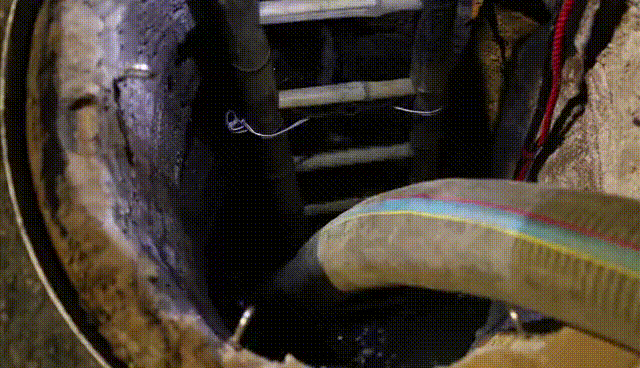

高压吸污清淤

机器人清淤

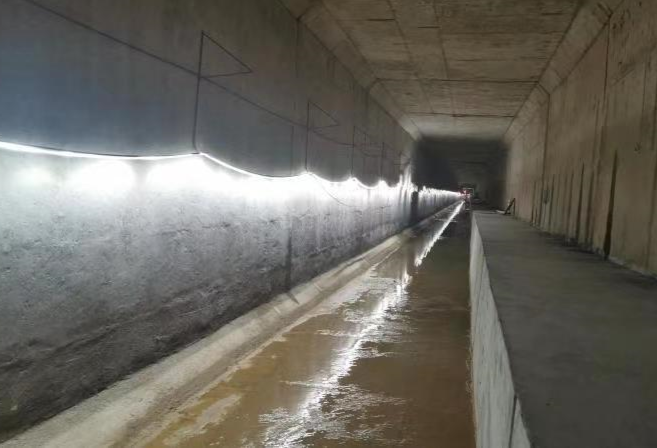

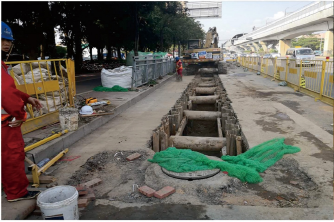

截污

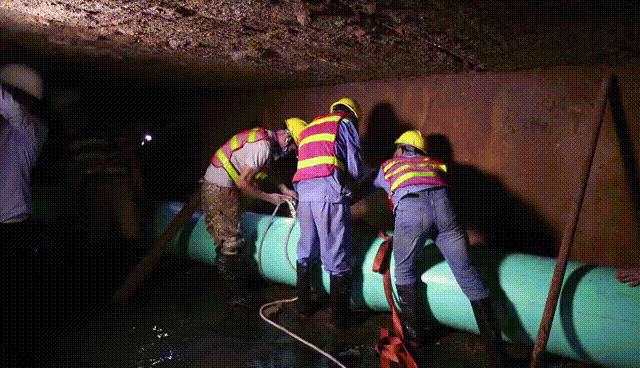

在暗涵内敷设截污管网截流两侧排口污水，同时收集部分初期雨水，削减雨天入河污染负荷。

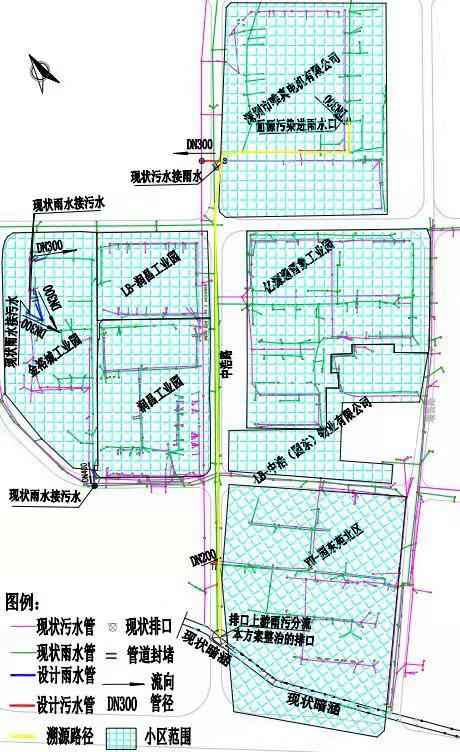

排口溯源

采用三维激光扫描、蛙人入涵排查等技术，摸清每个排口情况，找出雨污合流、错接乱接、渗漏、溢流口等问题点，针对问题排口，建立台账开展溯源纳污。

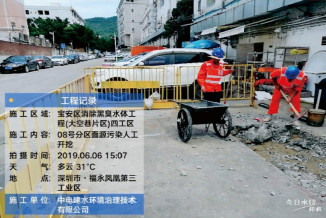

路上排查

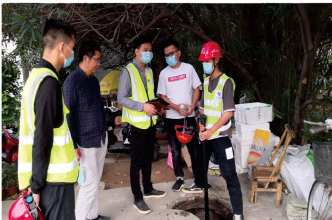

小区溯源

蛙人摸排

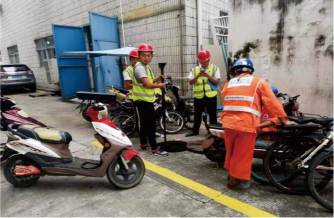

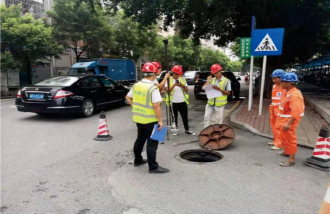

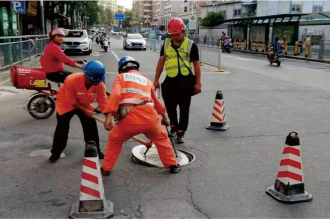

逐井排查

QV探查

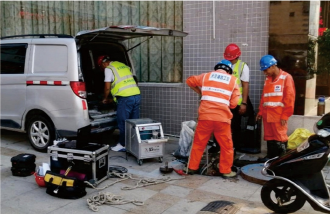

CCTV检测

染剂投放观测

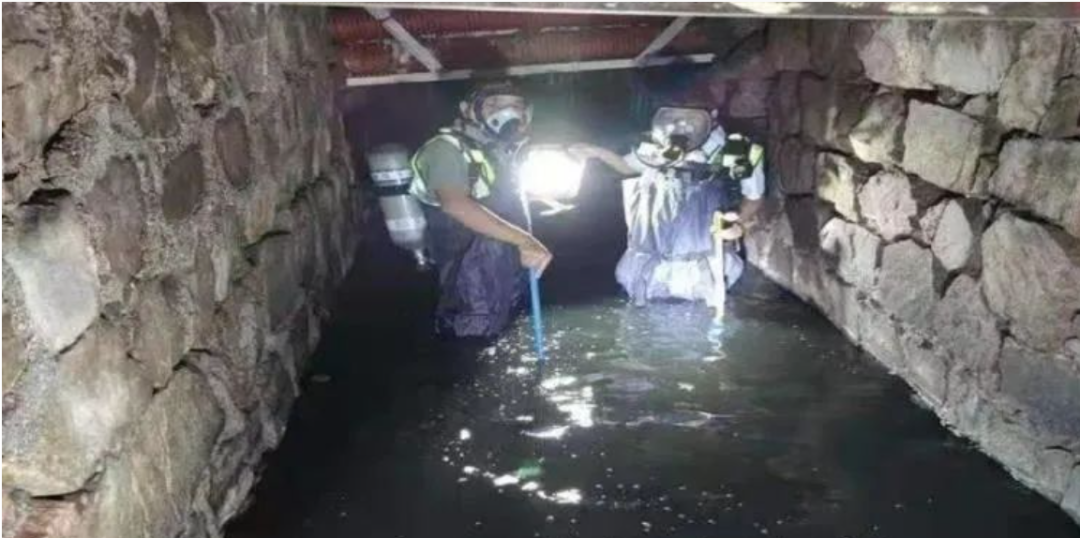

蛙人涵内查找

正本清源

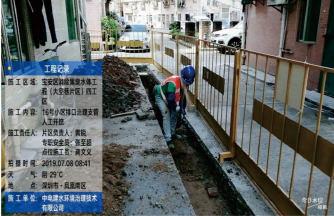

按照雨污分流的原则，深入到每一个检查井、每家每户的每一个阳台，对正本清源改造不到位或存在返潮的小区、城中村进行全覆盖改造，对市政管线错接、混接的地方进行全面整改，消除错接混接，将污水接入市政污水管网，杜绝排入暗涵。

管网补齐

正本清源

面源污染

排口整治

知识点

暗涵整治成效如何长效保持?

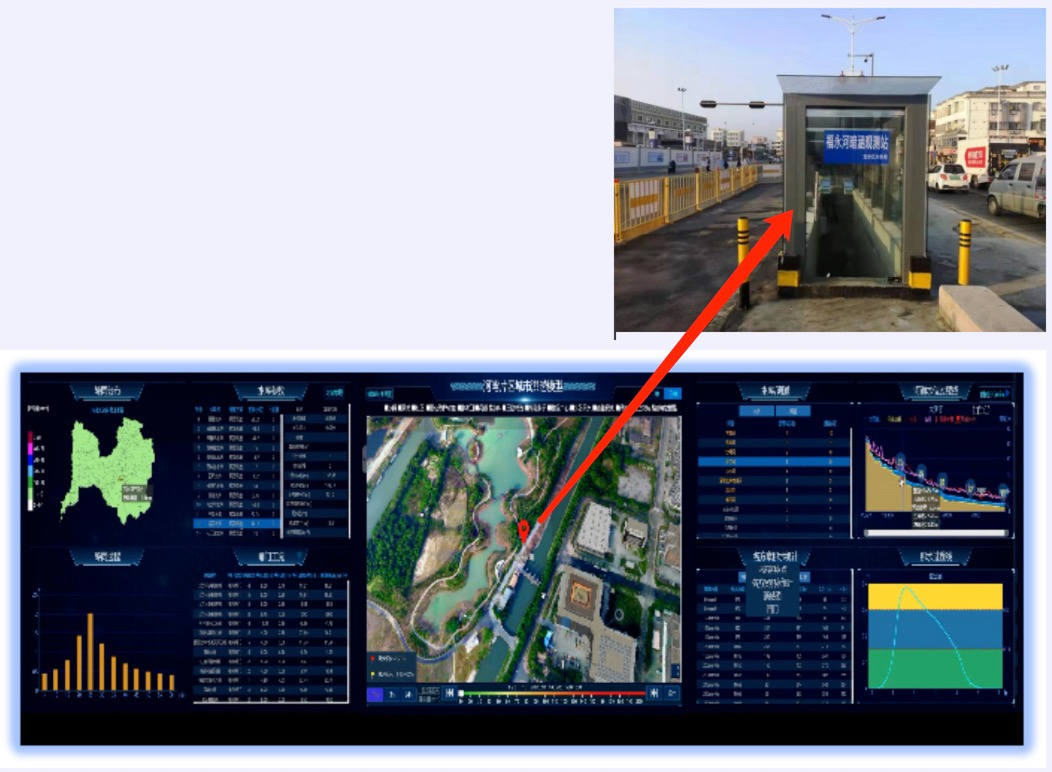

1.采用智慧化、科技化手段，加强监测监控

在各个支汊流末端安装在线监测、监控系统，实时监测各暗涵、支汊流来水情况，发现问题立即反馈溯源整治，实现暗涵监控自动化、快速化、信息化。

2.实施生态补水，提高水体自净能力

针对暗涵内水体流动性差，残存的积水、垃圾、底泥长时间放置后可能存在发黑发臭现象，实施针对性的补水计划。

沙福河暗涵补水

03

释清泉之流，还绿水于民

1

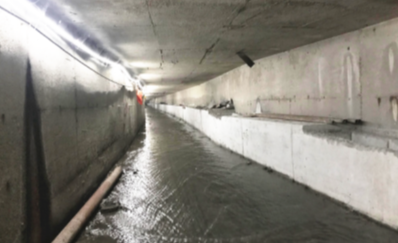

暗涵整治工作走在全国前列

皇岗河、凤塘河等一批

20多年来淤积恶臭污泥超过3米的暗涵

从排污通道变为清水通道

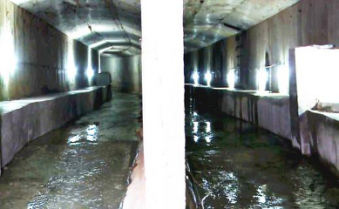

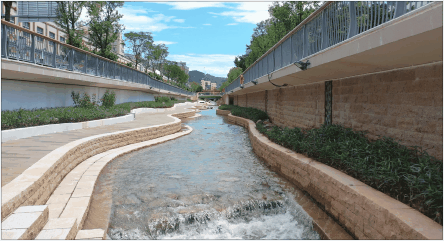

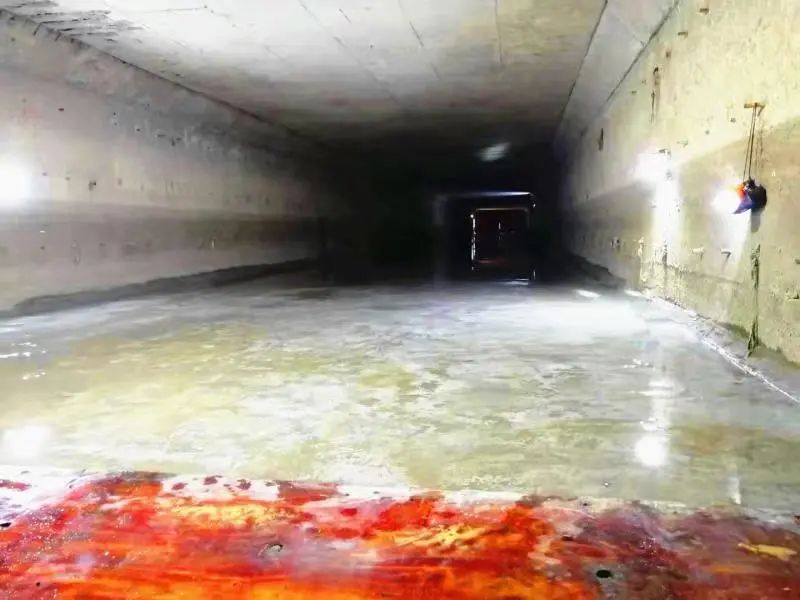

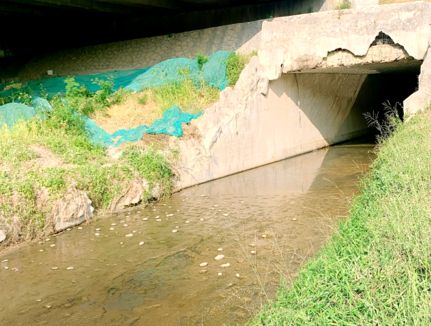

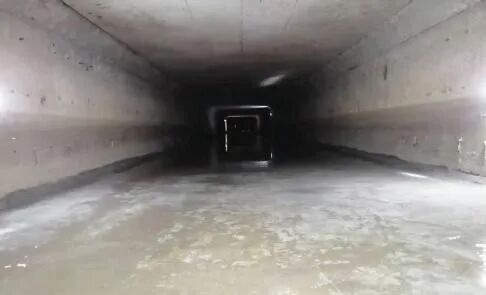

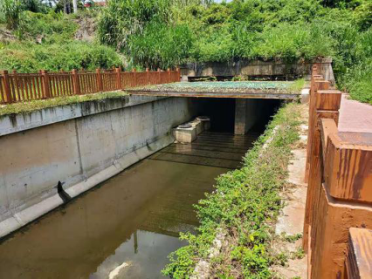

白石塘水暗涵整治后‍

（白石潭水总长2.97公里，其中暗涵长度1.3公里）

木古河暗涵整治后

（木古河总长4.31公里，其中暗涵长度1.36公里）

2

“亮明” 工程，点亮城市

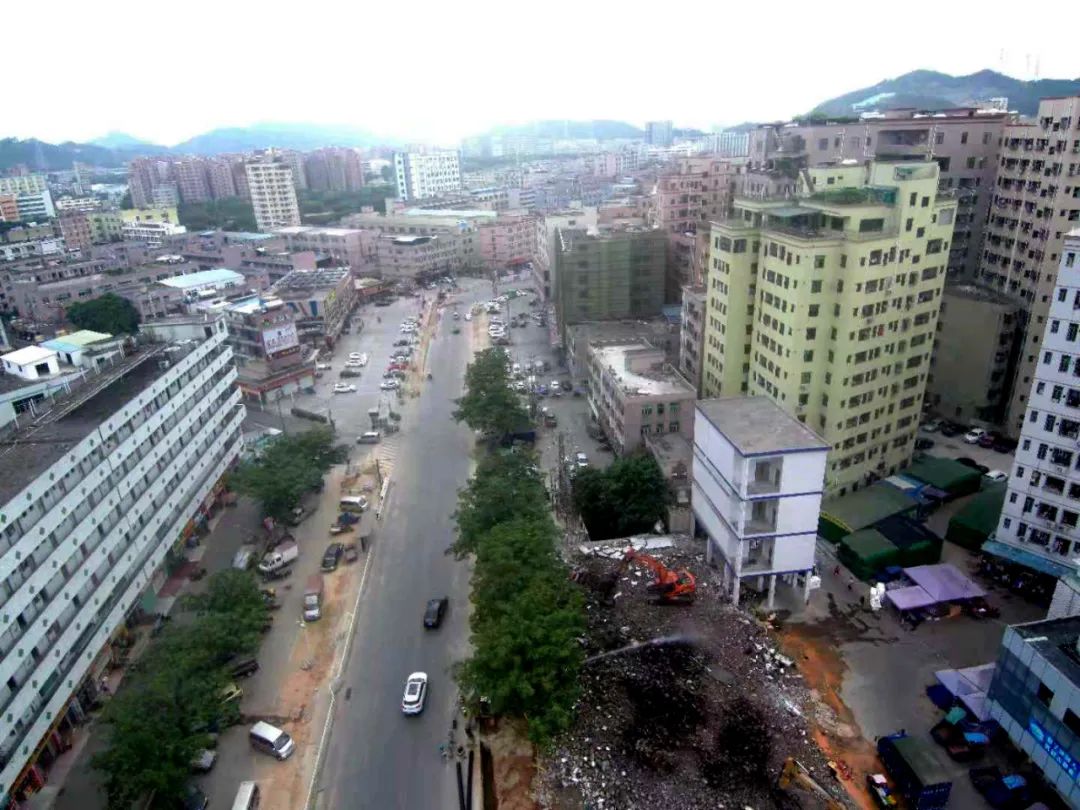

开展暗涵“亮明”工程

完成34个暗涵复明

总长12.5公里

打造深圳版的“清溪川”

有序拓展城市水系空间，还水于民

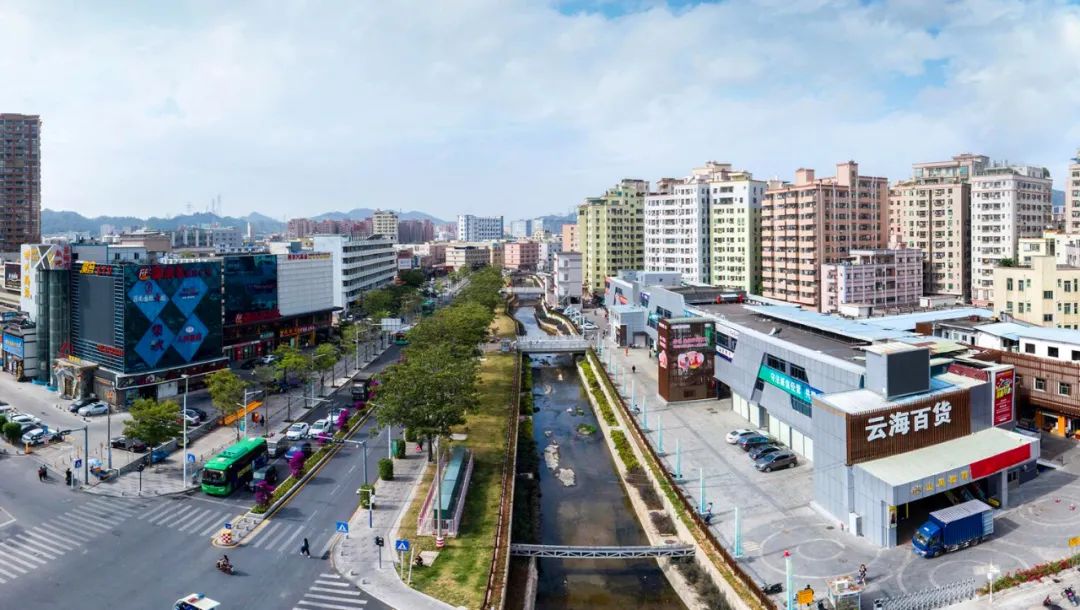

光明区木墩河暗涵复明后

（木墩河总长5.81公里，其中暗涵复明长度0.9公里）

笔架山河暗涵整治后

笔架山河总长9.07公里

其中暗涵长度5.07公里

福田河暗涵整治后

福田河总长6.9公里

其中暗涵长度2.7公里

福永河暗涵整治后

福永河总长7.7公里

其中暗涵长度3.1公里

新圳河暗涵整治后

新圳河总长11.13公里

其中暗涵长度2.89公里

3

整治成效

截至目前

整治553个、345公里取消全部总口截流设施

释放30多万吨/日的清洁基流让原截流进入污水处理厂的生态水量重新回归河道

打造水城相融的美好景致

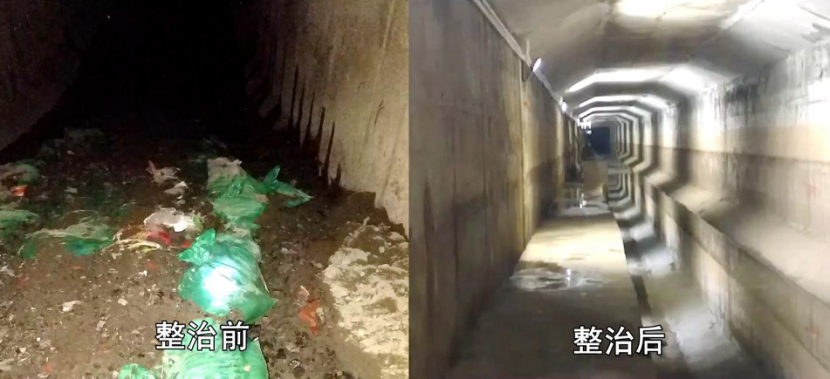

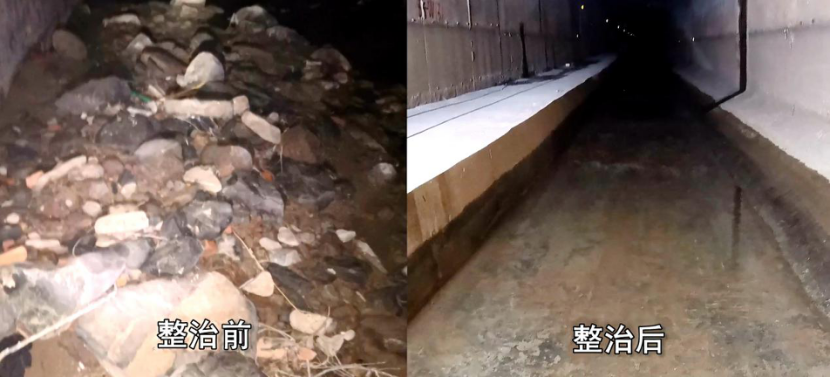

皇岗河暗涵整治前后

（皇岗河为全暗涵，总长1.87公里）

爱联河暗涵整治前后

（爱联河总长8.66公里，其中暗涵长度8.25公里）

沙福河暗涵整治前后(沙福河总长12.65公里，其中暗涵长度5.3公里）

笔架山河暗涵整治前后

（笔架山河总长9.07公里，其中暗涵长度5.07公里）

福永河暗涵整治前后

（福永河总长7.7公里，其中暗涵长度3.1公里）

福田河暗涵整治前后

（福田河总长6.9公里，其中暗涵长度2.7公里）

凤塘河暗涵整治前后

（凤塘河总长2.45公里，其中暗涵长度1.84公里）

玉田河暗涵整治前后

（玉田河总长2.7公里，其中暗涵复明长度1公里）

城市的暗涵整治是项浩大的工程

脏臭底泥和超标毒气背后

是成千上万个水务人的辛勤付出

致敬，水务人

编辑 许舜钿
